Kategoriler, ekranlama, PoE, yangın güvenliği: 2026'da yanlış seçim yapmamak için bilmeniz gereken her şey.
30 saniyede temel bilgiler: ev internet kullanımı için Cat5e veya Cat6 U/UTP yeterlidir. IP kameralı veya PoE Wi-Fi erişim noktalı bir Gigabit ağ için en az Cat6 F/UTP seçin. 10 Gigabit'e hazırlanmak veya parazitli ortamlar (sanayi, veri merkezi) için Cat6a S/FTP, 2026'da dayanıklılık-fiyat dengesi açısından en iyi tercih hâline gelmiştir — ayrıca ABD TIA-568 standardı tarafından tanınan, Cat6'nın üzerindeki tek kategoridir.
Kategoriler: Cat5e'den Cat8'e
Bir RJ45 kablosunun kategorisi, MHz cinsinden bant genişliğini belirtir; bu da maksimum hızı ve bu hızın garanti edilebileceği mesafeyi belirler. Tüm kategoriler geriye dönük uyumludur: Cat6a kablosu Gigabit ekipmanlarda çalışır, sadece ek bir avantaj sağlamaz. Kategoriler uluslararası ISO/IEC 11801 standardı (Avrupa eşdeğeri EN 50173, Türkiye'de TS EN 50173 olarak uyarlanmıştır) ve ABD ANSI/TIA-568 standardı tarafından tanımlanmıştır.
| Kategori | Frekans | Maks. hız | 10 Gbit/s mesafesi | Tipik ekranlama | TIA-568 standardı |
|---|---|---|---|---|---|
| Cat 5e | 100 MHz | 1 Gbit/s | — | U/UTP, F/UTP | ✓ tanınır |
| Cat 6 | 250 MHz | 1 Gbit/s (10 Gbit/s < 55 m) | 37 - 55 m | U/UTP, F/UTP | ✓ tanınır |
| Cat 6a | 500 MHz | 10 Gbit/s | 100 m garantili | F/UTP, S/FTP | ✓ tanınır |
| Cat 7 | 600 MHz | 10 Gbit/s | 100 m garantili | Sürekli S/FTP | ✗ tanınmaz |
| Cat 8 | 2 000 MHz | 25 - 40 Gbit/s | Maks. 30 m | S/FTP, F/FTP | ✓ tanınır |
1999'da tanıtılan tarihî Cat5'in evrimi olan Cat5e («enhanced»), her türlü ev internet kullanımı için, 1 Gbit/s fiber optik arkasında bile yeterli kalmaya devam ediyor. Pazardaki en ucuz, esnek ve sonlandırması en kolay kablodur. Buna karşılık 10 Gigabit'e geçecek herhangi bir ağdan kaçınılmalıdır.
Kimler için: bireysel kullanıcılar, modem → PC/TV/konsol bağlantısı, evrim ihtiyacı olmayan küçük kurulumlar.
Cat6, gelişmiş konut tesisatları ve küçük işletmelerin bugünkü fiilî standardıdır. 10 Gbit/s'i kabul eder ancak yalnızca kısa mesafelerde (koşullara göre 37 ile 55 m arası), bu da onu rack patch-cord'ları veya veri merkezindeki kısa bağlantılar için ideal hâle getirir. Kompakt boyutu standart kablo kanallarından kolayca geçer.
Kimler için: güvenilir Gigabit ağlar, rack patch'leri, Wi-Fi erişim noktası ve IP kamera bağlantısı, konut VDI tesisatları.
Cat6a («augmented»), 2026 profesyonel referansıdır. 10 Gbit/s'i tam 100 m mesafe boyunca garanti eden tek kablodur; ısıyı daha iyi dağıtan daha kalın iletkenleri sayesinde PoE++ (90 W) karşısında mükemmel davranış sergiler. Cat6'dan daha sert ve daha pahalıdır, daha geniş kablo kanalları ve uygun konektörler gerektirir.
Kimler için: üçüncül sektör, veri merkezleri, Wi-Fi 6E/7 altyapısı, uzun mesafeli PoE++, 15+ yıl dayanmak üzere tasarlanan tesisatlar.
Cat7, ISO/IEC tarafından tanımlanmıştır ancak ABD TIA-568 standardı tarafından tanınmaz. Her zaman tam S/FTP olarak (her bir çift ekranlanmış + dış örgü), çok yüksek elektromanyetik kirliliğe sahip ortamları hedef alır. Spesifikasyonlarına ulaşmak için teorik olarak yaygın olmayan GG45 veya TERA konektörü gerektirir — piyasada bulunan «Cat7» kabloların çoğu pratikte standart RJ45 ile sonlandırılır, bu da yüksek ekranlamalı Cat6a kullanmakla eşdeğerdir.
Kimler için: sanayi ortamları, hastaneler, yüksek EMI'li sahalar, yayın (broadcast).
Veri merkezindeki kısa bağlantılar (switch ↔ sunucu) için tasarlanan Cat8, 25 Gbit/s (RJ45 üzerinde Cat8.1) ile 40 Gbit/s (özel konektörler üzerinde Cat8.2) hızlara ulaşır. Mesafe 30 m ile sınırlıdır, bu da onu klasik bir kurumsal veya ev kablolaması için uygunsuz kılar. Veri merkezi dışında aşırı yatırımdır.
Kimler için: yalnızca veri merkezleri, yüksek yoğunluklu rack'ler, ToR (top-of-rack).
Ekranlama: sinyali parazitlerden koruma
Ekranlama, bükülü çiftleri elektromanyetik parazitlerden (diğer kablolar, neonlar, motorlar, transformatörler) yalıtır. Kablo, elektrik kaynaklarına yakın geçtiğinde veya hız 1 Gbit/s'i aştığında vazgeçilmez hâle gelir. Standart ISO/IEC 11801 adlandırması her zaman XX/YYY şeklinde yazılır; burada XX, dış kılıfın ekranlamasını, YYY ise her bir çiftin ekranlamasını tanımlar.
Ekranlamasız
Unshielded / Unshielded Twisted Pair. Ne kılıfta ne de çiftlerde ekranlama yok. En esnek, en hafif ve en ucuz kablo.
Ne zaman kullanılır: yakın parazit kaynağı bulunmayan ofis ve evlerde.
Kılıf ekranlı
Foiled / Unshielded Twisted Pair. Bir alüminyum folyo 4 çiftin tamamını sarar, ancak iç kısımda her çift çıplak kalır. En yaygın temel ekranlama tipidir.
Ne zaman kullanılır: kuvvetli akımlara yakınlık, aydınlatma armatürlü asma tavan tesisatları, uzun mesafeli PoE+.
Çiftler ekranlı
Unshielded / Foiled Twisted Pair. Her çift kendi alüminyum folyosuyla sarılıdır, ancak dış kılıf çıplaktır. Çiftler arası diyafoni karşısında mükemmel.
Ne zaman kullanılır: yaygın Cat6a, yoğun üçüncül sektör kablolaması, talepkâr ofis ortamı.
Çift ekranlama
Shielded / Foiled Twisted Pair. Her çift bir alüminyum folyoyla ekranlanmıştır ve tamamı bir bakır örgüyle çevrilidir. Maksimum koruma.
Ne zaman kullanılır: profesyonel Cat6a ve Cat7, sanayi ortamları, hastaneler, yayın, veri merkezi.
Çift kılıf, çıplak çiftler
Shielded Foiled / Unshielded. Dış kılıf hem alüminyum folyo hem de bakır örgü içerir, ancak çiftler bireysel olarak ekranlanmamıştır. Cat5e'nin SFTP'sinin tipik örneğidir.
Ne zaman kullanılır: Cat5e'de mümkün olan en iyi ekranlama, ötesinde nadir.
Her yerde alüminyum
Foiled / Foiled Twisted Pair. Hem dış kılıfta hem de her çiftte alüminyum folyo. Bakır örgüsüz, S/FTP'den daha esnek ancak yüksek frekansta hafifçe daha az etkilidir.
Ne zaman kullanılır: Sınıf 3 Sat kabloları (üst düzey konut: aynı kablo üzerinde RJ45 + TV + uydu).
ISO/IEC 11801 kısaltmalarını çözme — TP: Twisted Pair (bükülü çift) · U: Unshielded (ekranlamasız) · F: Foil shielding (alüminyum folyo) · S: braided Shielding (bakır örgü).
Eski adlar STP, SFTP ve SSTP belirsizdir ve sıklıkla yanlış kullanılır (Cat5e'nin «SFTP»'sinin Cat6'nın «SFTP»'siyle hiçbir ilgisi yoktur). Her zaman çift adlandırma XX/YYY'yi tercih edin, mantıklı tek yöntem budur.
RJ45 konektörü: montaj türleri
RJ45 «plug»'ı — kablonun ucundaki küçük şeffaf konektör — kullanıma göre çeşitli mekanik varyantlarda mevcuttur. Mandal en kırılgan parçadır: kabloyu konektörden değil de kablodan çekerseniz ilk kırılan o olur.

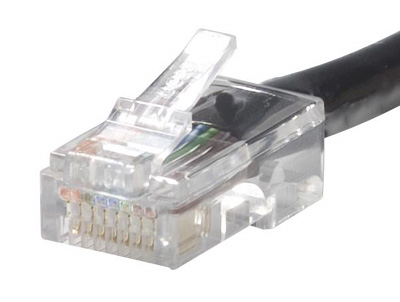

Basit
Takviyesiz standart konektör. En ucuzu, ancak çekme altında mandalı kolay kırılır. Sabit kullanımlar (patch panel rack'i, kalıcı bağlantı) için saklıdır.

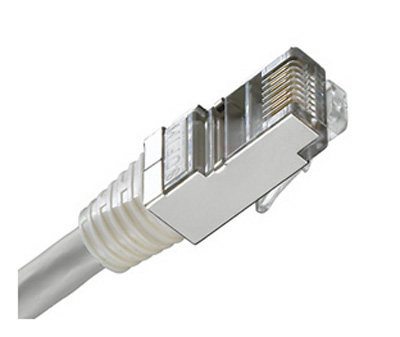

Kalıplanmış
Gerilimleri sönümlemek ve kontakları korumak için kablonun etrafına kaynaklanmış esnek plastik manşon. Önceden hazırlanmış patch kablolarda piyasanın standardıdır: sağlam, estetik, neredeyse her durumda tercih edilir.

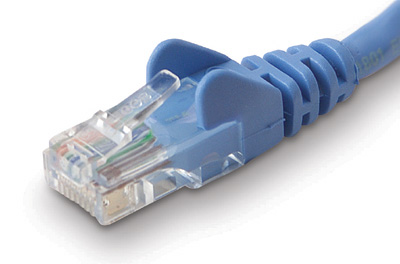

Mandal korumalı
Mandal, kablo yollarına takılmayı engelleyen iki yan kanatçık tarafından korunur. Sakınca: bağlantı kesmek için mandala bastırmak amacıyla küçük bir tornavida gerekir.

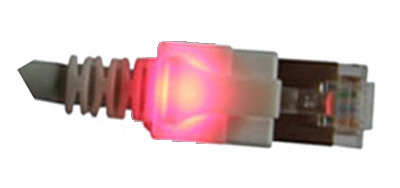

Işıklı
Konektörün arka tarafına bağlanan bir teşhis kalemi, hem onu hem de kablonun diğer ucundaki ikizini aydınlatır. Yoğun bir rack'te bir patch kabloyu tanımlamak için son derece pratik.
Power over Ethernet (PoE) ve kesit (AWG) seçimi
PoE, bir cihazı (IP kamera, Wi-Fi erişim noktası, IP telefon, sensör) doğrudan ağ kablosundan beslemeye olanak tanır ve yakındaki bir elektrik trafosu ihtiyacını ortadan kaldırır. Mevcut IEEE 802.3bt standardı, konektörde 90 W'a kadar güç sağlayabilir — bir mini-PC veya ısıtmalı PTZ kamera için yeterli. Gerçek kapasite, hem iletkenlerin kesitine (AWG) hem de kablonun kategorisine bağlıdır.
| Standart | Ticari ad | PSE'de güç | Cihazda mevcut | Önerilen min. kablo |
|---|---|---|---|---|
| IEEE 802.3af (2003) | PoE | 15,4 W | 12,95 W | Cat5e U/UTP |
| IEEE 802.3at (2009) | PoE+ | 30 W | 25,5 W | Cat5e F/UTP veya Cat6 |
| IEEE 802.3bt Tip 3 (2018) | PoE++ / 4PPoE | 60 W | 51 W | Cat6 F/UTP veya Cat6a |
| IEEE 802.3bt Tip 4 (2018) | PoE++ Hi-Power | 90 W | 71,3 W | Cat6a S/FTP, AWG 23 |
AWG 23
Çap: 0,57 mm
Direnç: ~0,016 Ω/m
Cat6a ve Cat7 kurulum kablolarındaki standart tek damarlı kesit. Düşük direnç = düşük voltaj düşüşü = uzun mesafeli (100 m'ye yakın) PoE++ için tercih edilir.
Şunlar için tercih edin: duvar kablolaması, kuvvetli akımlar, 60-90 W PoE, 50 m'den uzun mesafeler.
AWG 24
Çap: 0,51 mm
Direnç: ~0,026 Ω/m
Cat5e ve Cat6'da klasik tek damarlı, esnek patch kablolarda çok damarlı kesit. PoE+ için minimum kabul edilebilir, çok uzun PoE++ tesisatlarda kaçınılmalı.
Şunlar için tercih edin: patch kabloları, kısa mesafeli bağlantı, standart Gigabit tesisatları.
AWG 26 / 28
Çap: 0,40 / 0,32 mm
Direnç: ~0,041 / 0,066 Ω/m
İnce kesitler, yalnızca çok damarlı, çok esnek «slim» patch kablolarda kullanılır. Maksimum mesafeyi sınırlar (kategoriye göre ≈ 50 - 70 m). Yüksek güçlü PoE için uygun değildir.
Şunlar için tercih edin: rack'teki kısa kablolar, sık taşınmalar, TV mobilyasının arkasındaki diskret estetik.
Tek damarlı vs çok damarlı — tek damarlı bir kablo (her iletkende 1 katı tel), sıkıştırılır, kablo kanalından geçirilir ve uzun mesafeyi garanti eder; serttir ve çok bükülürse kırılır. Çok damarlı bir kablo (birkaç ince bükülmüş tel), esnektir, patch kabloları için idealdir, ancak klasik sıkıştırma için veya ~70 m'den uzun mesafeler için yapılmamıştır. Konektör zincirinde ikisini asla karıştırmayın.
Yangın güvenliği: LSZH, CPR sınıflandırması ve nereye ne kurulmalı
Bir kablo yandığında, standart PVC kılıfı yoğun dumanlar ve aşırı korozif hidroklorik asit buharları açığa çıkarır — tahliye sırasında ve yakındaki elektronik ekipmanlar için bir felakettir. Avrupa CPR yönetmeliği (Construction Products Regulation, AB 305/2011), 2017'den bu yana bir binada kalıcı olarak kurulan tüm kablolara yangın tepki Eurosınıfı getirmektedir.
| CPR Eurosınıfı | Yangın davranışı | Tipik zorunluluk |
|---|---|---|
| Cca -s1,d1,a1 | Çok sınırlı yayılım, minimum duman ve asitlik | Toplum binaları, okullar, hastaneler, kamuya açık yerler |
| Dca -s2,d2,a2 | Sınırlı yayılım, ılımlı duman | Yaygın üçüncül sektör, kolektif konut binaları |
| Eca | Yüzeysel kendi kendine sönme, serbest duman | Özel mekânlar, bireysel bağlantı |
| Fca | Yangın performansı yok | Dış mekân kabloları veya kısa patch kabloları |
LSZH (Low Smoke Zero Halogen), yandığında hiçbir korozif duman yaymaz — Cca ve Dca sınıflarına ulaşmayı sağlayan kimyasal özelliktir. Bu özellik, toplum binalarında, tahliye yollarında, veri merkezlerinde ve giderek artan biçimde yeni inşa edilen üçüncül sektörde zorunludur. Kamu ihalelerinde tarihî «yangın yayılımını önleyen» ifadesinin yerini almıştır.
Kullanımınıza göre hangi kabloyu seçmelisiniz?
Mutlak anlamda «en iyi» kabloyu aramak yerine, kullanım durumunuzdan başlayın:
Modem → PC, TV, konsol
Cat5e veya Cat6 U/UTP · kalıplanmış patch · 2 - 5 m
Aşırı yatırım yapmaya gerek yok: fiberiniz 1 veya 2 Gbit/s'i tepe yapar, ağ kartınız da öyle. Cat5e bir patch işi minimum maliyetle halleder, Cat6 sonradan yükseltme planlıyorsanız değerli bir marj sunar.
Konut VDI ön kablolaması (yeni inşaat)
Cat6a F/UTP veya Sınıf 3 Sat duvarlarda · Cat6 patch kabloları
Duvarlardan geçen, 20+ yıl dayanmalıdır. Maksimum marja (Cat6a) ve en az Dca CPR sınıfına nişan alın. Sıkça yeniden takılan kısa patch kablolar için Cat6 çok damarlı daha pratiktir.
IP kameralar, PoE Wi-Fi erişim noktaları
En az Cat6 F/UTP AWG 23, Cat6a S/FTP önerilir
PoE iletkenleri ısıtır. Daha üst kategori ve daha kalın AWG, uzun tesisatlarda kayıpları ve termik sapmayı sınırlar. PoE++ için (PTZ kameralar, Wi-Fi 6E erişim noktaları), Cat6a neredeyse zorunlu hâle gelir.
Profesyonel ofis / küçük üçüncül sektör
Cat6a U/FTP CPR Dca · kalıplanmış Cat6 patch kabloları
Cat6a, 2026'da yeni üçüncül sektörün referansı hâline gelmiştir: 100 m üzerinde 10 Gbit/s, rahat PoE++, Wi-Fi 7'nin ötesinde kullanım ömrü. Önümüzdeki yılların switch yükseltmeleri karşısında konforlu bir marj korur.
Sanayi, hastane, yayın
Cat6a veya Cat7 S/FTP maksimum ekranlama · LSZH
Yüksek EMI (motorlar, MR, güç dalgaları) → her çiftin ekranlanması vazgeçilmez. Radyoelektrik bilanço gerektiriyorsa Cat7, aksi takdirde Cat6a S/FTP %90'lık vakada yeterlidir — ve standart RJ45 ile uyumlu kalır.
Veri merkezi — kısa bağlantılar
Cat8.1 S/FTP ≤ 30 m · ötesinde DAC veya fiber
25 veya 40 Gbit/s'lik ToR (top-of-rack) bağlantıları için bakır üzerinden Cat8, fiberden daha ekonomiktir. 30 m'nin ötesinde veya 100G+ için DAC veya OM4/OM5 fibere geçin.
Sözlük
- AWG
- American Wire Gauge — iletkenlerin çapını ölçen sistem. Sayı ne kadar küçükse, tel o kadar kalındır.
- CPR
- Construction Products Regulation — binalarda kurulan kablolara yangın tepki sınıfı (Aca'dan Fca'ya) zorunluluğu getiren AB 305/2011 sayılı Avrupa yönetmeliği.
- EMI
- ElectroMagnetic Interference — kuvvetli akımlar, motorlar, transformatörler, neonlar tarafından yayılan elektromanyetik parazitler.
- F/UTP
- Foiled / Unshielded Twisted Pair — alüminyum folyo ile ekranlanmış dış kılıf, içinde çıplak çiftler.
- Gbit/s
- Saniyede Gigabit — hız birimi. 1 Gbit/s = 1 000 Mbit/s ≈ yararlı transferde 125 MB/s.
- ISO/IEC 11801
- Binaların genel kablolaması için bakır ve fiber kategorilerini ve adlandırmalarını tanımlayan uluslararası standart.
- LSZH
- Low Smoke Zero Halogen — yandığında ne yoğun duman ne de asit yayan kılıf. Toplum binalarında ve tahliye yollarında zorunludur.
- MHz
- MegaHertz — bir kablonun bant genişliğini karakterize eden frekans birimi. Ne kadar yüksekse, kablo o kadar fazla hız taşıyabilir.
- Tek damarlı / Çok damarlı
- Tek bir katı telden iletken (sabit kablolama için tek damarlı) veya birkaç ince bükülmüş telden iletken (esnek patch kabloları için çok damarlı).
- EIRP
- Equivalent Isotropically Radiated Power (PIRE) — kablolarla doğrudan ilgisi yok, ancak sıkça karıştırılır: bu bir radyo emisyon gücü ölçüsüdür.
- PoE / PoE+ / PoE++
- Power over Ethernet — bir cihazın ağ kablosu üzerinden elektrikle beslenmesi. Birbirini izleyen standartlar: 802.3af (15 W), 802.3at (30 W), 802.3bt (60 veya 90 W).
- S/FTP
- Shielded / Foiled Twisted Pair — her çift folyo ile ve dış bakır örgü ile ekranlanmıştır. Maksimum koruma.
- TIA-568
- ISO/IEC 11801'in ABD eşdeğeri. Cat5e, Cat6, Cat6a ve Cat8'i tanır ancak Cat7'yi tanımaz.
- U/UTP
- Unshielded / Unshielded Twisted Pair — ekranlama yok. En esnek, en ucuz.
